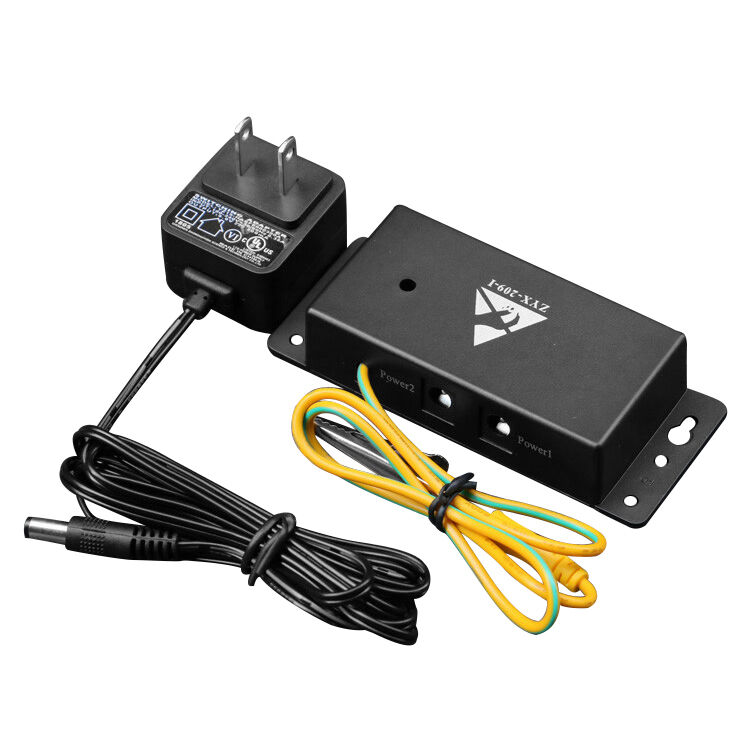

Αντιστατικός διπλός σταθμός 209-2 ESD Δοκιμαστής βραχιόλιων ταινιών σε απευθείας σύνδεση

Αντιστατικός Διπλός Σταθμός 209-2 Ελεγκτής Καρπού ESD Online Monitor

Περιγραφή:

Ο Αντιστατικός Διπλός Σταθμός 209-1 είναι ένας βιομηχανικού τύπου ελεγκτής συνέχειας καρπού διπλού σταθμού για ηλεκτροστατική εκφόρτιση. Λειτουργώντας ως ο βασικός εξοπλισμός παρακολούθησης για σταθμούς εργασίας προστασίας ESD, χρησιμοποιείται για την επαλήθευση της ακεραιότητας και της λειτουργικότητας του συστήματος καρπού του χειριστή σε πραγματικό χρόνο.

Κύρια χαρακτηριστικά σχεδιασμού και λειτουργικότητας

1. Ανεξάρτητο σύστημα ελέγχου διπλού σταθμού
Σύγχρονη ανεξάρτητη λειτουργία: Δύο σταθμοί εργασίας είναι εντελώς ανεξάρτητοι, επιτρέποντας σε δύο χειριστές να ελέγχουν ταυτόχρονα ή ξεχωριστά
Παράλληλη παρακολούθηση: Κάθε σταθμός εργασίας διαθέτει ανεξάρτητες ενδεικτικές λυχνίες και κυκλώματα ελέγχου
2. Βασικές λειτουργίες ελέγχου
Σύστημα ένδειξης τριών καταστάσεων:
Πράσινη λυχνία GOOD: Η τιμή αντίστασης είναι εντός του ασφαλούς εύρους (το τυπικό εύρος είναι συνήθως 0.75MΩ-10MΩ)
Κόκκινη λυχνία OPEN: Υψηλή αντίσταση (>10MΩ) ή βλάβη ανοιχτού κυκλώματος
Κόκκινη λυχνία SHORT: χαμηλή αντίσταση (<0.75MΩ) ή κίνδυνος βραχυκυκλώματος
Ασφαλές ρεύμα ελέγχου: Χρησιμοποιώντας έλεγχο μικρορεύματος μικρότερο από 250μA για να διασφαλιστεί η ασφάλεια λειτουργίας
3. Χαρακτηριστικά φυσικής δομής
Μεταλλική πλάκα ελέγχου: Κάθε σταθμός εργασίας είναι εξοπλισμένος με μεταλλική πλάκα από ανοξείδωτο χάλυβα για επαφή με την αγώγιμη επιφάνεια του καρπού
Υποδοχή μπανάνας γείωσης: τυπική υποδοχή μπανάνας 4mm, που συνδέει το καλώδιο γείωσης του καρπού
Βιομηχανικό περίβλημα: Συνήθως κατασκευασμένο από μέταλλο ή πλαστικά μηχανικής υψηλής αντοχής, είναι σχεδιασμένο να αντέχει σε βιομηχανικά περιβάλλοντα
Διάταξη πίνακα: Κάθε σταθμός εργασίας περιλαμβάνει:
Κουμπί ελέγχου (χειροκίνητη ενεργοποίηση ελέγχου)
Κόκκινη και πράσινη δίχρωμη ενδεικτική λυχνία LED

Διαδικασία Ελέγχου

Στάδιο προετοιμασίας: Ο χειριστής φοράει τον καρπό στο δέρμα
Στάδιο σύνδεσης: Εισάγετε το βύσμα μπανάνας του καλωδίου γείωσης στην αντίστοιχη υποδοχή του ελεγκτή
Στάδιο επαφής: Πιέστε το μεταλλικό μέρος του καρπού κάτω από την πλάκα ελέγχου
Ενεργοποίηση ελέγχου: Πατήστε το κουμπί ελέγχου (ή αυτόματο περιοδικό έλεγχο)
Επαλήθευση συστήματος: Ο ελεγκτής ανιχνεύει την αντίσταση πλήρους βρόχου
Ανατροφοδότηση αποτελέσματος: Εμφάνιση κατάστασης PASS/FAIL σε πραγματικό χρόνο

Σενάρια εφαρμογής

Βιομηχανία ηλεκτρονικών κατασκευών: σταθμοί εργασίας συναρμολόγησης, ελέγχου και συντήρησης PCB
Βιομηχανία ημιαγωγών: περιοχή συσκευασίας και ελέγχου τσιπ
Συναρμολόγηση ιατρικού εξοπλισμού: κατασκευή συσκευών ηλεκτρονικής ακριβείας
Ηλεκτρονικά αεροπορίας και αεροδιαστημικής: συναρμολόγηση ηλεκτρονικών συστημάτων υψηλής αξιοπιστίας
Εργαστηριακό περιβάλλον: περιοχή έρευνας και ανάπτυξης για συσκευές ευαίσθητες σε ESD
